冷却系统简介
1、系统功能概念
冷却系统是为发热单元提供冷却的装置。使用水冷强制对流换热方式达到冷却目的。能够将流经发热单元后的高温冷却液冷却至低温。
2、工作原理
冷却系统具备两个回路接口，同发热单元连接后形成回路。系统自身带有水泵为冷却液循环提供动力。在水泵的带动下散热器和膨胀水箱中的冷却液流入发热单元，带走热量温度升高，高温冷却液进入散热器后，散热器进口处温度传感器检测到冷却液高温，控制风扇旋转，风扇吸风扫掠散热器，将高温冷却液降至低温，低温冷却液流出散热器，在水泵的带动下再次流入发热单元。以此循环，冷却液不断的从发热单元带走热量，流经散热器将热量散出。

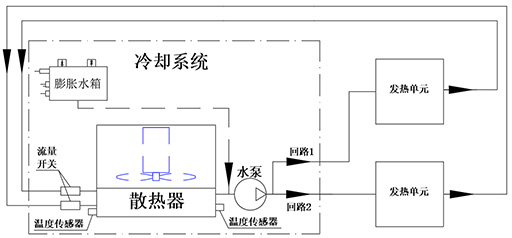

冷却系统工作原理示意图
3、技术特点
冷却系统将散热系统所有组件集成到一个箱体中。冷却系统关键零部件组成包括散热器总成、膨胀水箱总成、风扇及电机总成、水泵及管路总成、
壳体及支架总成和控制模块。
1）具有冷却能力调节功能、监测报警功能(液位、流量、温度)、数据及故存储功能、保护功能(压力保护、电机过热保护、水泵运转保护)。
2）进出水口设置温度传感器，监控进出水温度，控制风机高速或低速运转，实现冷却能力的调节，并设置高温报警。
3）设置流量调节阀实现流量可调。
4）散热器阳极氧化处理，具有较强的耐腐蚀性。
5）控制单元采用模块化设计，可按需求增加输入输出模块，并配有RJ45通讯调试接口。

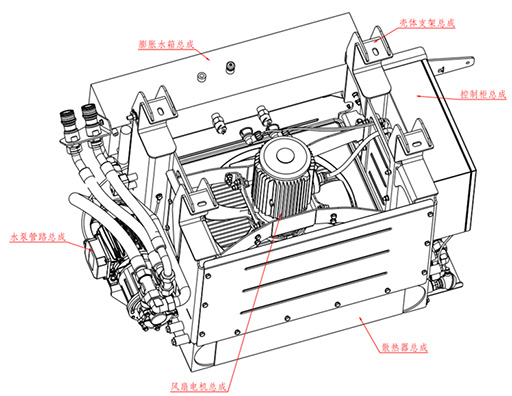

冷却系统结构示意图
4、液体冷却系统性能参数
|
序号 |
项点 |
参数 |
精度 |
备注 |
|
1 |
运行电压 |
AC380V |
±5% |
|
|
2 |
控制单元电压 |
DC24V |
|
|
|
3 |
频率 |
50HZ |
|
|
|
4 |
散热功率 |
配置一：31kw |
|
环境温度40度 |
|
配置二：44kw |
||||
|
5 |
系统泄压压力 |
0.7bar |
± 0.1bar |
|
|
6 |
系统功率 |
3.5KW |
|
|
|
7 |
冷却液流量 |
48L/min |
|
流量可调节 |
|
8 |
冷却系统总容积 |
26L |
|
不含车辆侧容积 |
|
9 |
寿命 |
30年 |
|
|
|
10 |
噪音 |
75dB(A) |
|
5m处声压级 |
|
11 |
振动 |
IEC-61373 |
|
|
|
12 |
防护等级 |
IP55 |
|
|
|
13 |
重量 |
配置一125kg |
|
不含冷却液 |
|
配置二143kg |
5、产品适用功能范围
该冷却系统可以为牵引电机、逆变器、辅助逆变器等设备提供冷却。
6、业绩
芜湖单轨项目。
